Revue technique Renault Vel Satis: Mécanisme d'essuie-vitre avant
OUTILLAGE SPECIALISE INDISPENSABLE
Elé. 1552 Outil de dépose des bras d'essuievitres
DEPOSE DE L'ENSEMBLE MECANISME AVEC MOTEUR
Le mécanisme est identique pour tous les véhicules direction à gauche et direction à droite.
DEPOSE DU MECANISME
Débrancher:
- la batterie,
- le moteur d'essuie-vitre.
Déposer :
- les bras d'essuie-vitre à l'aide de l'outil Elé. 1552,

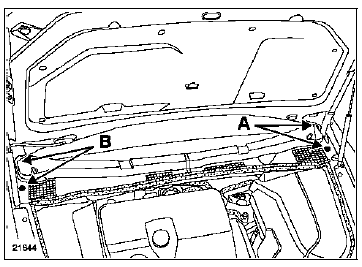

- les demi-grilles de la boîte à eau, côté gauche puis côté droit, en dévissant les vis de fixation (A) et (B) (un quart de tour),

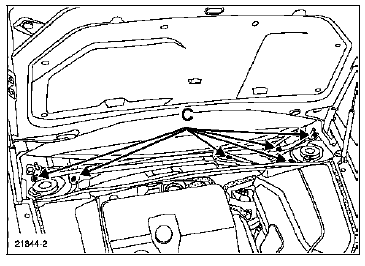

- les vis (C) fixant le mécanisme de l'essuie-vitre.
Incliner le mécanisme pour le sortir de son logement.
ATTENTION : pour les véhicules équipés de pare-brise dégivrant ne pas détériorer les fils d'alimentation.
Raclettes d'essuie-vitre avant
RACLETTES
Ces raclettes sont composées :
d'une lame d'essuyage (1),
de deux inserts métalliques (2),
d'un déflecteur (3) orienté vers l'avant du véhicule.
...
Essuie-vitre avant
DEPOSE MOTEUR
Après avoir déposé l'ensemble du mécanisme,
déboîter la rotule reliant le mécanisme au moteur.
Déposer :
l'écrou (1 ...
