RESISTANCE ELECTRIQUE DES COMPOSANTS
Température ~ 20 C :
Injecteurs - 14,5 Ω +- 5%
Relais actuateurs - 65 Ω +- 10%
Moteur papillon - 1,6 Ω +- 10%
Electrovanne purge d'absorbeur de vapeur d'essence - 25 Ω +- 20%
Electrovanne WASTE-GATE - 30 Ω +- 5%
Bobines d'allumage NIPPODENSO Primaire : 0,5 Ω +- 5% Secondaire : 6,8 kΩ +- 15%
Bobines d'allumage SAGEM Primaire : 0,5 Ω +- 5% Secondaire : 10,7 kΩ +- 15%
Capteur volant - 230 Ω +- 20%
Chauffage sonde à oxygène amont - 9 Ω +- 20%
Chauffage sonde à oxygène aval - 9 Ω +- 20%
Relais thermoplongeur n 1 - 65 Ω +- 10%
Relais thermoplongeur n 2 - 65 Ω +- 10%
Thermoplongeurs - 1 Ω +- 5%
Relais groupe motoventilateur grande vitesse - 65 Ω +- 10%
Relais groupe motoventilateur petite vitesse - 65 Ω +- 10%
Relais de résistance anti-givre vapeurs d'huile - 65 Ω +- 10%
Résistance anti-givre vapeurs d'huile - 9,5 Ω +- 10%

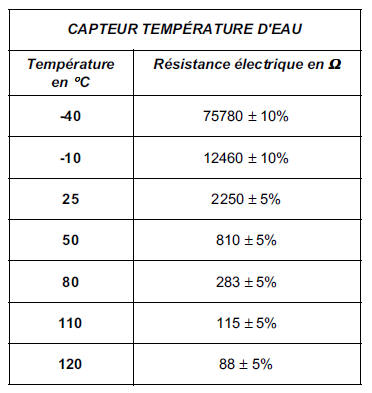

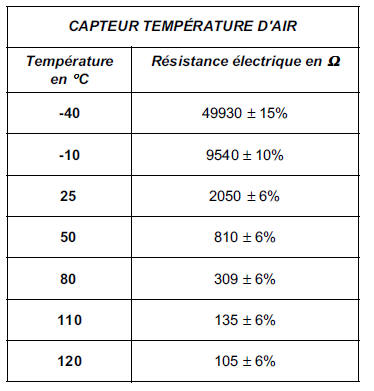

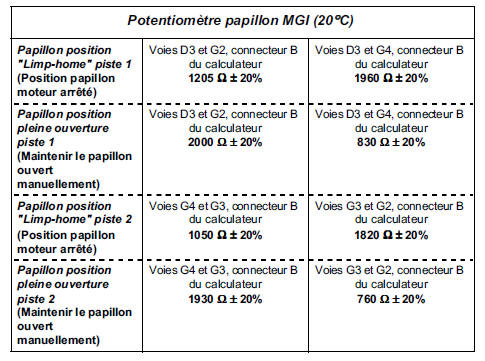

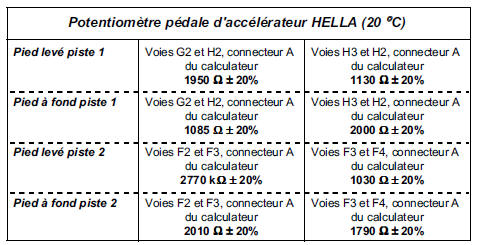

Valeurs des composants à résistance électrique variable :

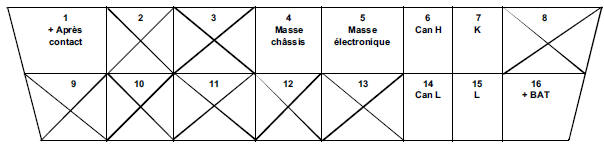

Prise diagnostic sur le véhicule

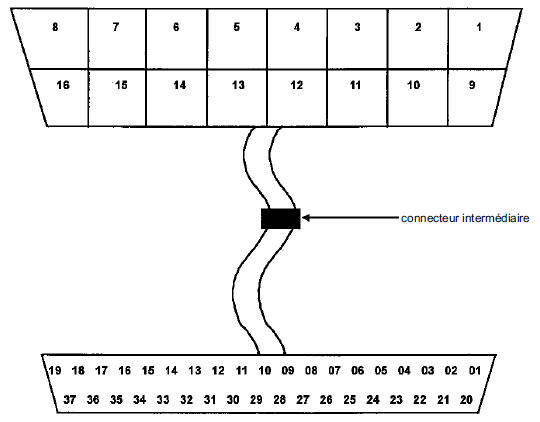

Câble de diagnostic pour l'outil CLIP
Prise véhicule
Connecteur intermédiaire
Prise Clip

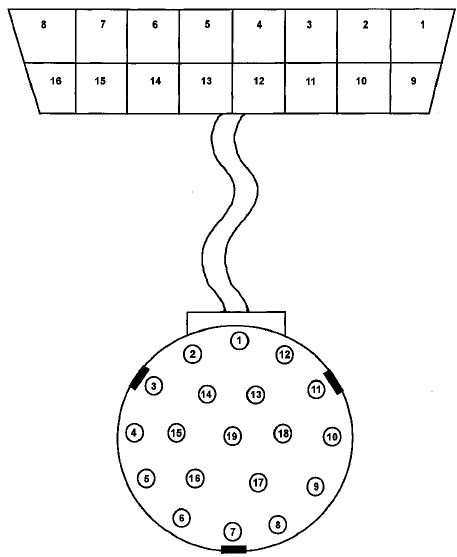

Câble de diagnostic pour l'outil "NXR"
Prise véhicule
Prise NXR
Tuyau d'alimentation récepteur Direction à droite - Moteur G9T
DEPOSE
Mettre le véhicule sur un pont.
Ouvrir le capot et déposer :
les caches moteur,
le couvercle (A) de la boîte à fusibles.
Débrancher la batterie.
Déposer :
la batterie vis (B),
le boîtier à fusibles du support ...
Roue de secours
Roue de secours
Roue de secours 3
Elle est placée dans le coffre.
Pour y accéder :
ouvrez la porte de coffre à bagages
;
soulevez la trappe par la poignée 1 ;
maintenez-la ouverte en vous servant
du crochet 2 situé sous la
tablette arri&egr ...
Préliminaire
Ce diagnostic générique est valable pour tous les tableaux de bord dont le
VDIAG est 08.
Les valeurs données dans ce manuel de réparation ne sont que des indications.
Il est indispensable d'utiliser : Le schéma électrique du véhicule
DESCRIPT ...
