IMPORTANT : toutes les interventions sur les systèmes airbags et prétensionneurs doivent être effectués par du personnel qualifié ayant reçu une formation.
ATTENTION : il est interdit de manipuler les systèmes pyrotechniques (airbags et prétensionneurs) près d'une source de chaleur ou d'une flamme ; il y a risque de déclenchement.
NOTA : le verrouillage du boîtier électronique d'airbag permet également de déverrouiller le verrou électrique de colonne de direction.
DEPOSE

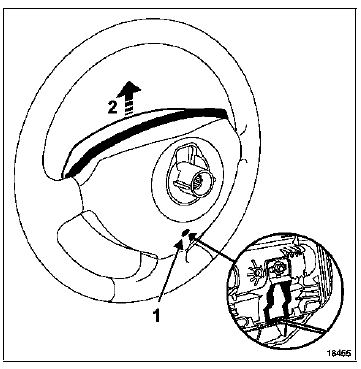

Déposer le coussin d'airbag de volant. Pour cela, insérer un tournevis dans l'orifice (1) puis effectuer un mouvement vers le haut (2).

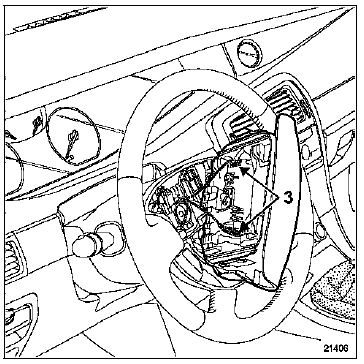

Débrancher les connecteurs de l'airbag de volant (3) et les connecteurs des touches du régulateur de vitesse (selon version).

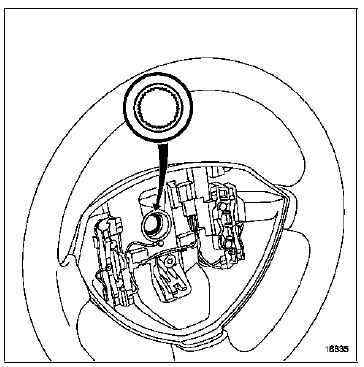

Déposer :
Débrancher les manettes (essuie-vitres, commande de radio et éclairage) et les connecteurs du commutateur rotatif (airbag et régulateur de vitesse).
Avant la dépose de l'ensemble contacteur tournant, repérer sa position en s'assurant que les roues soient droites au démontage.

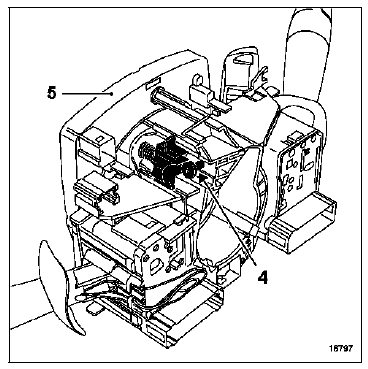

Desserrer la vis (4) puis dégager l'ensemble de la colonne de direction.
NOTA : la séparation du capteur d'angle de volant (5) n'est pas nécessaire. En cas de séparation, procéder à l'initialisation (consulter le chapitre 38C "Antiblocage des roues").
REPOSE
S'assurer que les roues soient toujours droites avant de positionner et de fixer le contacteur tournant.
Particularités du volant
IMPORTANT : les cannelures du volant possèdent des détrompeurs. Le volant doit rentrer librement dans les cannelures. Prendre garde à ne pas les endommager.
Remplacer impérativement la vis du volant après chaque démontage et la serrer au couple de 4,4 daN.m.
Particularités de l'airbag
IMPORTANT : avant de reconnecter le coussin airbag conducteur, il est nécessaire d'appliquer la procédure de contrôle de fonctionnement du système :
Si le témoin ne s'éteint pas, consulter le chapitre "Diagnostic".
ATTENTION : tout manquement à ces prescriptions pourrait provoquer une mise hors état de fonctionnement normal des systèmes, voire un déclenchement intempestif de ceux-ci.
Brancher les deux connecteurs (3) de l'airbag de volant en respectant leurs couleurs.
S'assurer du bon encliquetage des connecteurs.
Aide
Utilisation des modes commandes :
Pilotage des électrovannes de roues pour contrôle hydraulique :
Soulever le véhicule de façon à pouvoir tourner les roues et contrôler
qu'elles tournent librement.
Maintenir la pédale de frein pressée pour ...
Capteur de course de pédale d'embrayage
DEPOSE
Débrancher :
la batterie,
le connecteur.
Déverrouiller :
la partie reliée à la pédale en agissant sur le verrou
(A) et (1), la faire coulisser,
le corps du capteur en agissant sur le verrou (B).
(2) Basculer le capteur. Prendre soin ...
Hauteurs sous coque
Points de mesure
\
Les cotes H1 et H4 se prennent entre le sol et les axes de roue.
La cote H2 se prend entre le sol et la face inférieure de l'écrou de fixation
avant du bras inférieur.
La cote H5 se prend entre le sol et la tête de la vis du palier de bra ...
