DEPOSE
Déposer :

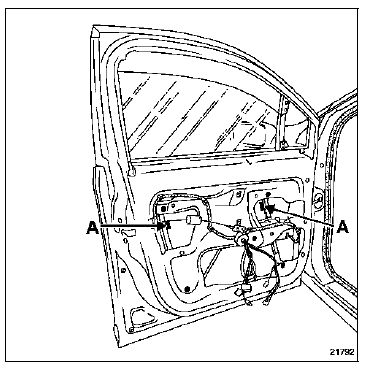

Dégager la vitre des axes de chariot d'entraînement du lève-vitre.
Faire reposer la vitre au fond de caisson de porte.

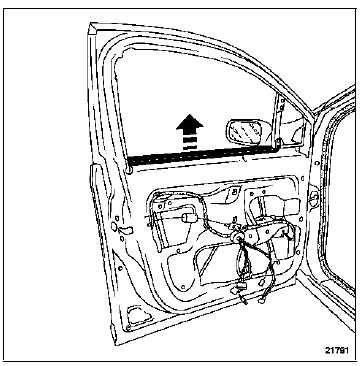

Dégager le lécheur intérieur.
Dégager le joint d'étanchéité sur toute la hauteur de la coulisse de montant fixe.

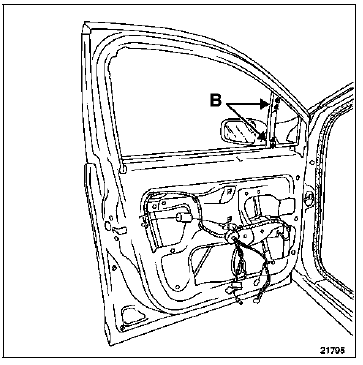

Déposer les fixations (B).

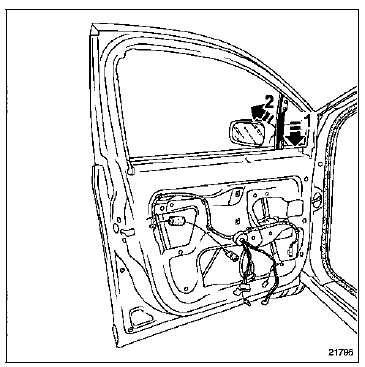

Dégager la coulisse de montant fixe en (1) puis (2).

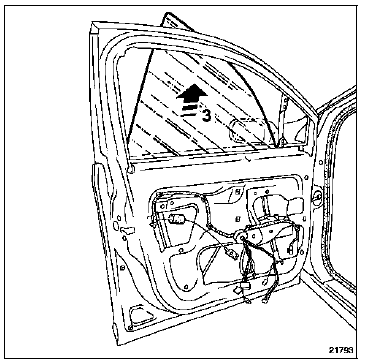

Déposer la vitre (3).
DEPOSE DE LA VITRE FIXE
NOTA : pour déposer la vitre fixe, il n'est pas nécessaire de déposer la vitre coulissante.
Mettre la vitre coulissante en position basse.
Déposer :

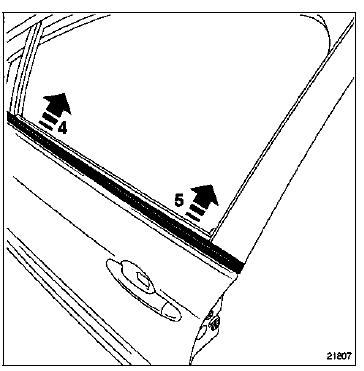

A l'aide de l'outil (Car. 1363), dégager soigneusement le lécheur (4) et (5).

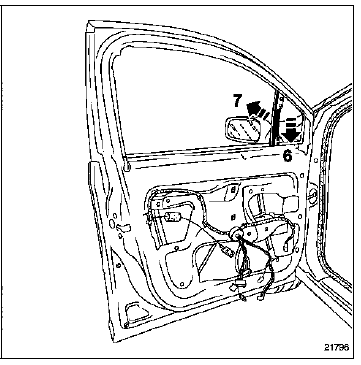

Déposer les vis de fixation et dégager la coulisse de montant fixe (6) et (7).
Déposer l'enjoliveur intérieur d'encadrement de porte (adhésif).

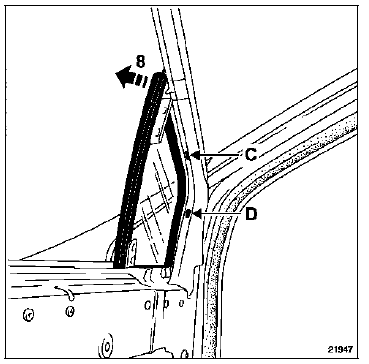

A l'aide d'un tournevis plat, dégager les clips (C) puis (D) en maintenant la vitre écartée en partie supérieure (8).
REPOSE
Avant de reposer la vitre fixe, vérifier l'état des clips de fixation.
Remplacer l'enjoliveur intérieur d'encadrement de porte (adhésif).
Procéder dans le sens inverse de la dépose.
