Revue technique Renault Vel Satis: Moteur G9T

Revue technique Renault Vel Satis / Moteur et périphériques / Injection diesel / Affectation des voies du calculateur / Moteur G9T

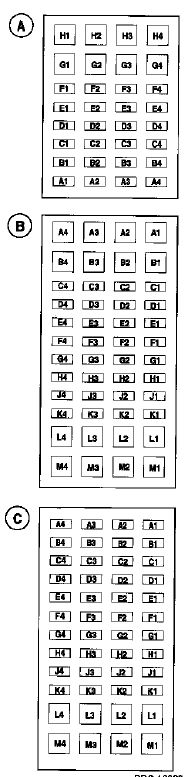

AFFECTATION DES ENTREES ET SORTIES DU CALCULATEUR D'INJECTION CONNECTEUR A (gris)

commandes régulateur-limiteur de vitesseA2 ←Signal capteur commandes régulateur-limiteur de vitesse

A3 ---Masse potentiomètre de pédale (piste 2)

A4 →← LIAISON MULTIPLEXEE CAN L Unité Centrale Habitacle

B2 --- Alimentation commandes régulateur-limiteur de vitesse

B3 --- Masse potentiomètre de pédale (piste 1)

B4 →← LIAISON MULTIPLEXEE CAN H Unité Centrale Habitacle

C1 ← Signal de potentiomètre de pédale (piste 1)

C3 →← DIAGNOSTIC

D2 ← Marche - Arrêt régulateur de vitesse ou assistance au contrôle de distance

E1 --- Alimentation potentiomètre de pédale (piste 1)

E2 ← Information embrayage

F1 ← Signal potentiomètre de pédale (piste 2)

F2 ← Marche - Arrêt limiteur de vitesse

F3 ← Information frein (contacteur de stop à ouverture)

H2 --- Alimentation potentiomètre de pédale (piste 2)

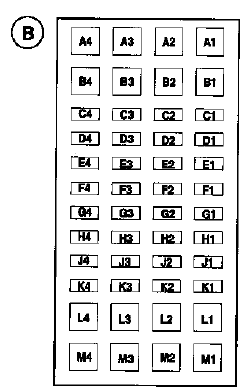

A1 →← LIAISON MULTIPLEXEE CAN H Moteur (uniquement Boîte deCONNECTEUR B (marron)

A1 →← LIAISON MULTIPLEXEE CAN H Moteur (uniquement Boîte de Vitesses Automatique)

B1 →← LIAISON MULTIPLEXEE CAN L Moteur (uniquement Boîte de Vitesses Automatique)

B2 --- Masse potentiomètre de position de vanne de recirculation des gaz d'échappement

B3 ← Entrée diagnostic bougies

C1 ← Signal capteur pression de suralimentation

C2 ← Signal potentiomètre de position de vanne de recirculation des gaz d'échappement

C3 → Commande relais de préchauffage

D1 ← Signal capteur de pression de gazole

D3 ← Signal sonde de température d'air

D4 → Commande relais d'alimentation (power latch)

E1 --- Masse sonde de température d'eau

E3 --- + après contact

F2 -- Alimentation potentiomètre de position de vanne de recirculation des gaz d'échappement

F3 → Commande relais 2 thermoplongeur (deux thermoplongeurs)

G1 -- Masse capteur température de carburant

G2 --- Alimentation débitmètre d'air

G3 ← Signal capteur régime moteur

H2 --- Alimentation capteur de pression de gazole

H3 ← Signal capteur régime moteur

H4 ← Signal débitmètre d'air

J2 --- Alimentation capteur pression de suralimentation

J3 ← Signal de température de carburant

K3 ← Signal sonde de température d'eau

L1 → Commande régulateur de pression

L2 → Commande électrovanne de régulation de pression de suralimentation

L3 --- Masse Puissance

L4 --- Masse Puissance

M1→ Sortie commande électrovanne de recirculation des gaz d'échappement

M2 --- + Après relais

M3 --- + Après relais

M4 --- Masse puissance

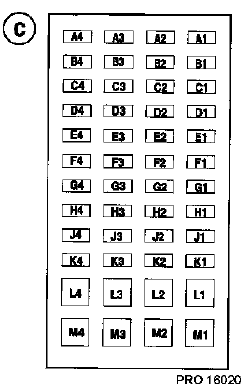

(noir) CONNECTEUR C (noir)

A1 → Commande pompe de gavage

A2 → Commande relais de groupe motoventilateur petite vitesse

A3 -- Masse débitmètre d'air

A4---Masse capteur de pression de suralimentation

B3 --- Masse capteur de pression de gazole

B4 → Commande relais de groupe motoventilateur grande vitesse

C1 -- Masse capteur arbre à cames

E4 → Commande relais 3 thermoplongeur (1 thermoplongeur)

F4 → Commande électrovanne d'arrêt moteur

H4 → Commande électrovanne volet de turbulence (électrovanne Swirl)

J4 → Commande relais 1 thermoplongeur (1 thermoplongeur)

K4 ← Signal capteur de position d'arbre à cames

L1 → Commande injecteur 4

L2 -- Alimentation injecteur 3

L3 --- Alimentation injecteur 2

L4 → Commande injecteur 2

M1 → Commande injecteur 1

M2 → Commande injecteur 3

M3 --- Alimentation injecteur 1

M4 --- Alimentation injecteur 4

AFFECTATION DES ENTREES ET SORTIES DU CALCULATEUR D'INJECTION

VOIES DU CALCULATEUR AFFECTATION DES VOIES DU CALCULATEUR

CONNECTEUR A

A1 --- Alimentation + après relais de verrouillage injection

A2 --- Alimentation + après relais de verrouillage injection

A3 --- Masse

A4 --- Masse

A5 --- Masse

A6 →← Prise diagnostic

A7 --- Alimentation + 5 V potentiomètre pédale d'accélérateur piste n 1

A8 ← Signal potentiomètre de pédale d'accélérateur piste n 2

A10 --- Commande régulateur-limiteur de vitesse au volant

A11 --- Masse sonde de température d'air d'admission, débitmètre d'air, potentiomètre de pédale d'accélérateur piste n 2 et commande régulateur-limiteur de vitesse

A17 → Commande du relais thermoplongeurs n 3

A18 → Commande de relais du motoventilateur petite vitesse

A19 → Commande boîtier de préchauffage

A21 ← Signale contacteur de stop

A23 ← Commande Marche - Arrêt limiteur de vitesse

A24 --- + 12 V

A26 --- Alimentation + 5 V potentiomètre pédale d'accélérateur piste n 2 et débitmètre d'air

A27 ← Signal potentiomètre de pédale d'accélérateur piste n 1

A29 ← Signal sonde de température d'air d'admission

A30 ← Signal débitmètre d'air

A31 --- Masse potentiomètre de pédale d'accélérateur piste n 1

A36 → Commande de relais de thermoplongeurs n 1

A38 → Commande de relais de motoventilateur grande vitesse

A39 →← Prise de diagnostic

A42 → Commande + démarreur (Unité Centrale Habitacle)

A44 → Commande injecteur n 5 (calculateur de puissance)

A45 → Commande injecteur n 3 (calculateur de puissance)

A46 → Commande injecteur n 1 (calculateur de puissance)

A48 → Liaison multiplexée CAN LOW

A49 ← Signal diagnostic boîtier de préchauffage (bougies 1, 3 et 5)

A50 →← Diagnostic ligne K

A56 → Commande relais de thermoplongeurs n 2

A63 → Commande injecteur n 6 (calculateur de puissance)

A64 → Commande injecteur n 4 (calculateur de puissance)

A65 → Commande injecteur n 2 (calculateur de puissance)

A66 ← Retour diagnostic calculateur de puissance

A67 →← Liaison multiplexée CAN HIGH

A68 ← Signal diagnostic boîtier de préchauffage (bougies 2, 4 et 6)

A76 → Commande de relais de verrouillage injection

A81 ← Commande Marche - Arrêt régulateur de vitesse

    Affectation des voies du calculateur
    ...

    Moteur  P9X
    CONNECTEUR B B82 ← Signal résistance injecteur n 2 B83 ← Signal résistance injecteur n 4 B84 ← Signal résistance injecteur n 6 B87 --- Masse capteur de po ...
