En motorisation essence, la pompe, le filtre à essence et la jauge constituent un ensemble indissociable.
En motorisation diesel, le moteur P9X n'a pas de pompe immergée dans le réservoir, il n'a qu'une jauge. En revanche, le moteur G9T possède une pompe immergée dans le réservoir.
Pour la dépose de la jauge, se reporter au chapitre "Pompe jauge".
Contrôle de la jauge
S'assurer de la variation de la résistance en déplaçant le flotteur.

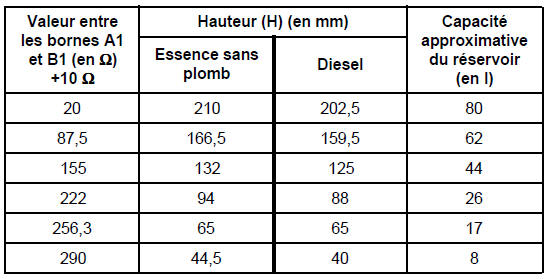

Mesure de la hauteur H
Jauge déposée, la placer sur une surface plane.
H est la hauteur mesurée entre l'axe du flotteur et le plan de travail.
NOTA : toutes ces valeurs sont données à titre indicatif.
MoteurF4R
DEPOSE
Débrancher la batterie.
Desserrer le collier (1).
Débrancher :
le connecteur du capteur de pression de
suralimentation (2),
le connecteur de la sonde de température d'air (3),
le connecteur du boîtier papillon motorisé (4).
...
Aide
RESISTANCE ELECTRIQUE DES COMPOSANTS
Température ~ 20 C :
Injecteurs - 14,5 Ω +- 5%
Relais actuateurs - 65 Ω +- 10%
Moteur papillon - 1,6 Ω +- 10%
Electrovanne purge d'absorbeur de vapeur d'essence - 25 Ω +- 20%
Electrovanne WASTE-GATE - 30 Ω +- 5%
Bobines d'al ...
Vanne de recirculation des gaz
d'échappement - Echangeur
Moteur P9X
RESPECTER IMPERATIVEMENT LES
CONSIGNES DE PROPRETE
DEPOSE
Mettre le véhicule sur un pont élévateur à deux
colonnes.
Débrancher la batterie.
Mettre en place le suppor t moteur Mot. 1367-02.
Dégager les conduits d'alimentation ...
