Revue technique Renault Vel Satis: Capteur d'ouverture de porte

Revue technique Renault Vel Satis / Equipement électrique / Commande - signalisation / Capteur d'ouverture de porte

Pour fonctionner en mode main-libre, les poignées de portes doivent être équipées de capteurs :

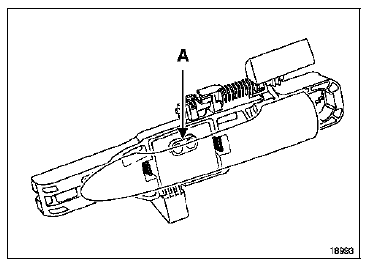

  • de présence (A) pour détecter la main de l'utilisateur, accompagné d'un déflecteur placé sur la poignée,
  • de mouvement pour commander l'ouverture lorsque les capteurs de présence ne sont plus en fonctionnement (après une longue période d'immobilisation du véhicule).

NOTA : pour la dépose de la poignée, consulter le

NOTA : pour la dépose de la poignée, consulter le chapitre "Carrosserie".

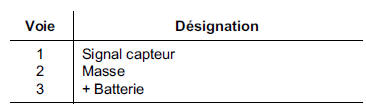

BRANCHEMENT

IMPORTANT : pour détecter la main de l'utilisateur, le

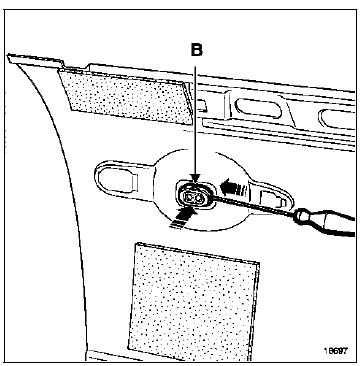

IMPORTANT : pour détecter la main de l'utilisateur, le capteur de présence doit être accompagné d'un cache (B) translucide et d'un réflecteur intégré à la poignée.

Des fissures ou des rayures peuvent dégrader le fonctionnement de l'ouverture main-libre.
