Revue technique Renault Vel Satis: Capteur avant - Calculateur
DEPOSE
Déposer :
- la roue avant gauche,

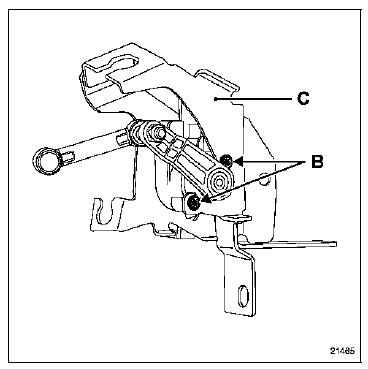

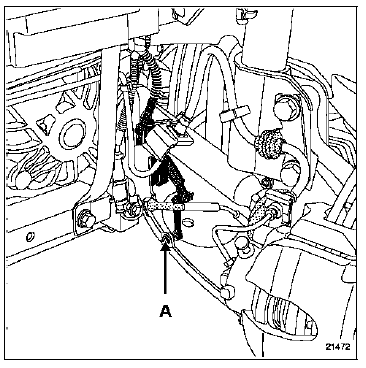

- l'écrou (A) reliant la rotule au triangle inférieur, et dévisser les vis de fixation (B).
Débrancher le connecteur et déposer le capteur.
NOTA : Pour déposer le capteur-calculateur il n'est pas nécessaire de déposer son support (C).
REPOSE
IMPORTANT : Après avoir remonté le capteur avant-calculateur, il est nécessaire de procéder à l'initialisation du système et au réglage des projecteurs (voir chapitre "Initialisation").

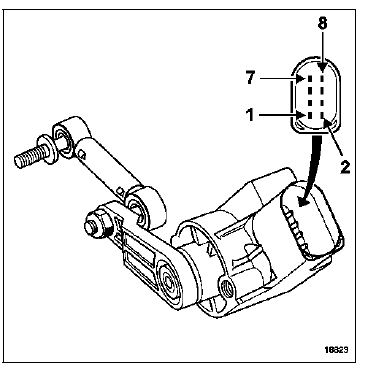

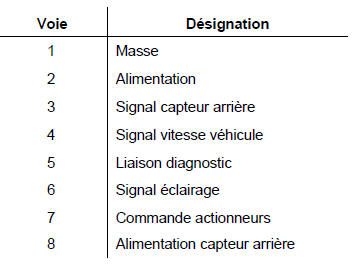

BRANCHEMENT
IMPORTANT : Après remplacement du capteur avant-calculateur, il est nécessaire de configurer le type de véhicule à l'aide des outils de diagnostic et de procéder à l'initialisation du système.
