Manuel du conducteur
Feux de position
Feux de position

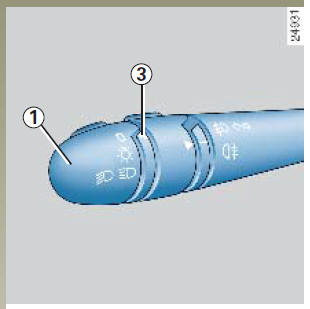

Tournez l'extrémité de la manette 1 jusqu'à l'apparition du symbole en face du repère 3.
Le tableau de bord s'éclaire, l'intensité lumineuse peut être réglée par la molette 2.
Feux de croisement
Fonctionnement automatique
Moteur tournant, les feux de croisement s'allument ou s'éteignent automatiquement en fonction de la luminosité extérieure, sans action sur la manette 1 (position 0).
Cette fonction peut se désactiver ou se réactiver.
Un signal sonore confirme cette action et le message "Automatisme des feux désactivé" s'affiche.
Fonctionnement manuel

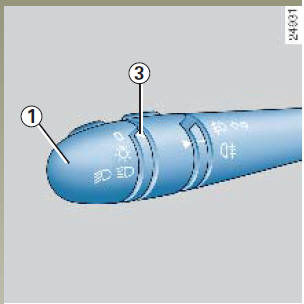

Tournez l'extrémité de la manette 1 jusqu'à l'apparition du symbole en face du repère 3.
Dans tous les cas un témoin s'allume sur le tableau de bord.
Feux de route
Feux de croisement allumés, déplacez la manette vers vous.
Lorsque les feux de route sont allumés un témoin s'allume sur le tableau de bord.
Pour revenir en position feux de croisement, déplacez de nouveau la manette vers vous.

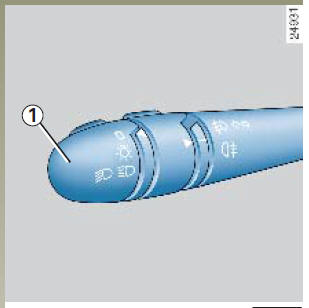

Extinction
Ramenez la manette 1 à sa position initiale.
Fonction " éclairage extérieur d'accompagnement "
Cette fonction (utile par exemple pour l'ouverture d'un portail, d'un garage...) vous permet d'allumer momentanément les feux de croisement.
Contact coupé, carte RENAULT retirée du lecteur tirez vers vous la manette 1 : les feux de croisement s'allument pendant environ trente secondes.
Cette action est limitée à quatre fois pour un temps maximum de deux minutes.
Alarme sonore d'oubli d'éclairage
A l'ouverture de la porte conducteur, une alarme sonore se déclenche pour vous signaler que les feux sont restés allumés alors que le contact moteur est coupé (pour éviter la décharge de la batterie, etc.).
Avant de prendre la route :
vérifiez le bon fonctionnement
de l'équipement électrique
et réglez vos projecteurs
(si vous n'êtes pas dans vos
conditions de charge habituelles)
(suivant véhicule). De manière générale, veillez à ce que les feux ne soient pas occultés (saleté, boue, neige, transport d'objets pouvant les cacher...). |
Feux de brouillard avant

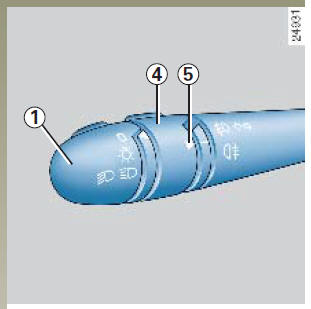

Feux allumés, tournez l'anneau central 4 de la manette jusqu'à l'apparition du symbole en face du repère 5 puis relâchez, un témoin s'allume alors au tableau de bord.
N'oubliez pas d'interrompre le fonctionnement de ce feu quand il n'y a plus nécessité pour ne pas gêner les autres usagers.
Feux de brouillard arrière
Feux allumés, tournez l'anneau central 4 de la manette jusqu'à l'apparitiondu symbole en face du repère 5, un témoin s'allume alors au tableau de bord.
Extinction
Faites de nouveau pivoter l'anneau central 4 pour amener le repère 5 face au repère du feu de brouillard que vous voulez éteindre, L'extinction de l'éclairage extérieur entraîne l'extinction des feux de brouillard avant et arrière.
N'oubliez pas d'interrompre le fonctionnement de ce feu quand il n'y a plus nécessité pour ne pas gêner les autres usagers.
Cas particulier
Utilisation des feux de brouillard avant et/ou arrière lorsque le fonctionnement automatique des feux de croisement est activé.
Allumage des feux de brouillard
Il est nécessaire de sélectionner la position de feux de croisement avant d'amener l'anneau central 4 en position feux de brouillard.
Extinction des feux de brouillard
Tournez l'anneau central 4 face au repère du feu de brouillard que vous voulez éteindre, et l'extrémité de la manette 1 de la position feux de croisement à la position 0 pour retrouver le fonctionnement automatique des feux de croisement.
Extinction des feux
Fonctionnement manuel
Il existe deux possibilités (suivant véhicule) :
Fonctionnement automatique (suivant véhicule)
Les feux s'éteignent lors de l'arrêt moteur à l'ouverture de la porte conducteur ou au verrouillage du véhicule.
Alarme sonore d'oubli d'éclairage
Dans le cas où les feux ont été allumés après la coupuremoteur, un bip sonore se déclenche à l'ouverture de la porte conducteur pour vous signaler que les feux sont restés allumés.
Contacteur de lunette arrière
Le contacteur de lunette arrière dégivrante et des
rétroviseurs dégivrants est intégré au tableau de
commande de climatisation.
Son remplacement nécessite le remplacement du
tableau de commande complet.
BRANCHEMENT (connecteur gris)
NO ...
Moteur de toit ouvrant
DEPOSE
Déposer le boîtier de commande de toit ouvrant.
Dégager le cache du plafonnier pour accéder aux clips
(A).
Débrancher les différents connecteurs ; retirer le
plafonnier.
Débrancher les deux connecteurs du moteur.
Manuell ...
Moteur V4Y
OUTILLAGE SPECIALISE INDISPENSABLE
Mot. 1311-01 - Valise de contrôle de pression
d'essence avec manomètre et
embouts
Mot. 1311-08 - Raccord pour prise de pression de
carburant
MATERIEL INDISPENSABLE
1 éprouvette graduée de 2000 ml
IMPORTANT :
Lors de cette op&eacu ...
