Manuel du conducteur
SU1
CARACTERISTIQUES
Poids : 90 kg
VEL SATIS est équipée de la Boîte de Vitesses automatique. SU1 dotée de systèmes appelés : "Shift Lock" et "Lock Up".
Le "Shift Lock" a pour fonction d'interdire le déplacement du levier de sélection de vitesses sans appui simultané sur la pédale de frein. Pour les opérations de dépannage lorsque la batterie est défectueuse, se reporter à la notice de bord du véhicule.
Le "Lock Up" ou pontage du convertisseur a pour fonction de placer la transmission automatique en liaison directe avec le moteur. Cette fonction est réalisée par un mini "embrayage" placé dans le convertisseur. Le "Lock Up" est piloté par le calculateur de la transmission automatique.
Le graissage de la transmission automatique s'effectuant sous pression, il n'est donc assuré que si le moteur fonctionne.
En conséquence, et sous peine de détérioration grave, il est impératif d'observer les consignes suivantes :
D'autre part, l'entraînement du véhicule ne se fait que si le moteur tourne. Il est donc impossible de démarrer le moteur d'un véhicule à transmission automatique en poussant le véhicule.
REMORQUAGE
Il est préférable, dans tous les cas, de faire remorquer le véhicule sur un plateau ou les roues avant levées.
Néanmoins, si cela est impossible, le remorquage peut exceptionnellement s'effectuer à une vitesse inférieure à 20 km/h et sur un parcours limité à 30 km maximum (levier en N).
IMPORTANT
CHARGE REMORQUABLE (remorque de caravane, bateau, etc.).
La charge tractée doit être obligatoirement inférieure ou égale à :
1300 kg pour une transmission automatique SU1.
Le non-respect de cette charge maxi entraîne dans une pente de 7% un dépassement de la température maxi de l'huile moteur et de l'huile de la boîte de vitesses, suivi d'une chute de pression d'huile et donc d'une dégradation rapide du moteur et de la boîte de vitesses.

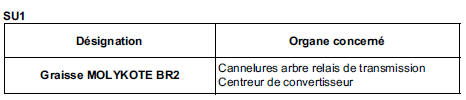

Ingrédients
Pièces à remplacer systématiquement
Pièces à remplacer lorsqu'elles ont été déposées :
Capteur de position de la pédale de frein
DEPOSE
Sur le support de la pédale de frein, déconnecter le
capteur de position de la pédale de frein.
Effectuer un quart de tour dans le sens inverse horaire.
Déposer le capteur de position de la pédale.
REPOSE
Le capteur de la position de la péda ...
Alternateur
FONCTIONNEMENT-DIAGNOSTIC
Ces véhicules sont équipés d'alternateurs à ventilation
interne avec régulateur incorporé et voyant au tableau
de bord dont le fonctionnement est le suivant :
lorsqu'on met le contact, le voyant s'allume,
lorsque le moteur ...
Interprétation des défauts
ANOMALIE
ELECTRONIQUE INTERNE UCH
DEF : Panne électrique non identifiée.
CONSIGNES
Mettre la carte en butée dans le lecteur.
Changer l'Unité Centrale Habitacle.
APRES
REPARATION
Reconfigurer l'Unité Centrale Habitacle.
CIRCUIT
CONTACTEUR CARTE PRESENT ...
