La résistance d'une bougie de préchauffage est de 0,6 Ω (connecteur débranché).
La dépose des bougies se fait sans avoir à ouvrir le circuit haute pression.
DEPOSE
Déclipper le connecteur électrique des bougies.
Nettoyer le contour des bougies pour éviter toute entrée de saleté dans le cylindre.

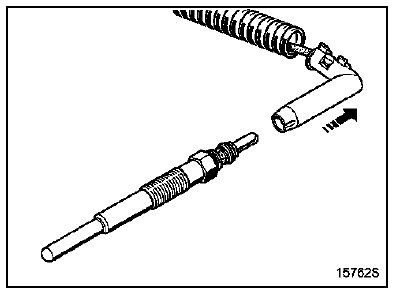

Desserrer puis déposer les bougies à l'aide d'une douille longue radio de 10 mm ou de l'outil FACOM de référence B10R10A par exemple.
REPOSE
Procéder dans le sens inverse de la dépose.
Eviter toute introduction d'impuretés dans le cylindre pendant cette opération.
Arbre de localisation de pannes
Absence de
communication avec le calculateur d'ABS
CONSIGNES
Sans
S'assurer que l'outil de diagnostic ne soit pas la cause du défaut en
essayant de communiquer avec un
calculateur sur un autre véhicule. Si l'outil n'est pas en cause et que le
dialogue ne s'établit pas ...
Interprétation des défauts
CIRCUIT
POTENTIOMETRE PAPILLON
CO.0 : Circuit ouvert ou court-circuit à la masse
CO.1 : Circuit ouvert ou court-circuit au + 12 V
1.DEF : Incohérence du signal
CONSIGNES
Si le défaut "DF151 : 1 tension de référence des capteurs" est
prése ...
Hauteurs sous coque
Points de mesure
\
Les cotes H1 et H4 se prennent entre le sol et les axes de roue.
La cote H2 se prend entre le sol et la face inférieure de l'écrou de fixation
avant du bras inférieur.
La cote H5 se prend entre le sol et la tête de la vis du palier de bra ...
