Manuel du conducteur
DEPOSE
NOTA : Pour la dépose de l'actionneur, il est nécessaire de déposer l'optique.

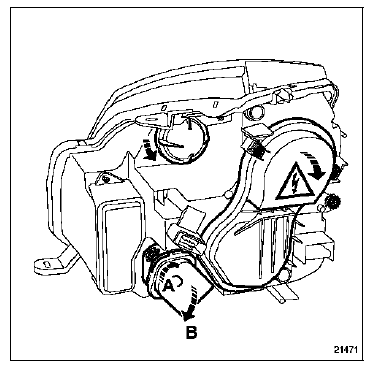

Tourner l'actionneur d'un huitième de tour vers l'extérieur (A) pour le dégager du bloc optique.
Désaccoupler la rotule de la parabole en basculant légèrement l'actionneur (B).
REPOSE
Pour faciliter la repose de l'actionneur, déposer le cache étanche et tenir le réflecteur du projecteur.
IMPORTANT : Après avoir reposé les actionneurs, il est nécessaire de procéder à l'initialisation du système et au réglage des projecteurs (voir chapitre "Initialisation").

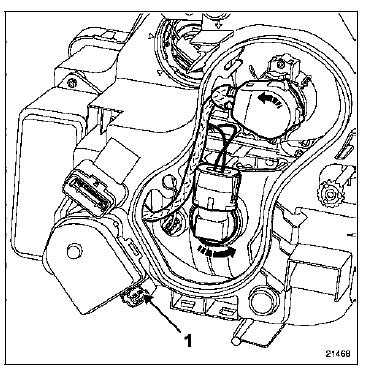

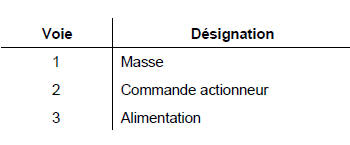

BRANCHEMENT
NOTA : Les actionneurs des optiques équipés de lampes au Xénon sont spécifiques.
REMARQUE : Si les feux de croisement sont allumés à la mise du contact, les actionneurs se positionnent en réglage bas puis reviennent à une position intermédiaire.
Haut-parleurs
Les véhicules sont équipés de :
tweeters avant dans la planche de bord,
de haut-parleurs dans les portes avant,
de tweeters et de haut-parleurs dans les portes
arrière.
IMPORTANT : la dépose des haut-parleurs situés
dans les portes néce ...
Capteur de pression des pneumatiques
Les capteurs effectuent régulièrement la mesure de la
pression interne des pneumatiques. Ils transmettent
leur code d'identification et l'information de pression
par ondes radiofréquence au récepteur.
Le capteur de pression est composé de :
une valve clas ...
Affectation des voies du calculateur de puissance
MOTEUR P9X
CONNECTEUR A
A1 --- + 12 V après relais de verrouillage
injection
A2 →← Liaison diagnostic calculateur de
puissance
A3 ← Commande injecteur n 1
A4 ← Commande injecteur n 2
A5 ← Commande injecteur n 3
A6 ← Commande injecteur n 4
A7 & ...
